FPC ultra sottile a doppio lato

Una scheda di circuito che riduce la forza di polarizzazione con una base PI sottile per combinare una flessibilità migliore alla microlavorazione della riga doppio strato.

Caratteristiche

  • Bassa repulsione grazie alla base PI sottile
  • Maggiore densità con laser Via
  • Sporgenza (pitch) più fine grazie alla lamina di rame sottile

Struttura

Caratteristiche

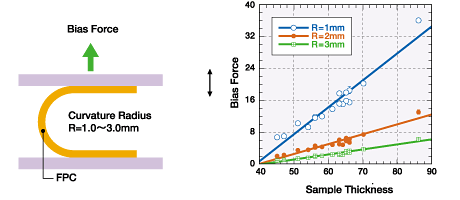

Caratteristiche di rinforzo

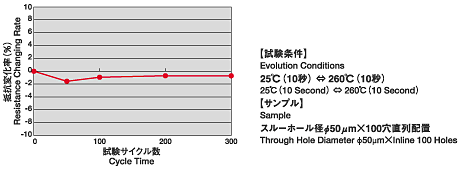

Affidabilità di collegamento

Affidabilità di collegamento (test di immersione in olio)

Guida al design

TipoMateriale baseSpessore totale min. del prodottoMin.
Diametro TH
Min.
Diametro del piano
Min.
R/S
Spessore Cu
(PTH compreso)
Spessore PlFronteRetro
FPC doppio strato normale1815~2560,598,57525050/50
FPC ultra sottile a doppio lato1215~2554,586,55020040/40

[Note]

  • *I dati sopra riportati sono i risultati di un esperimento svolto presso Nitto Denko e non sono applicabili come valori standard.
